前にパワーサプライを自作しましたが、どうもブーンというノイズが出る。電池では出ないのでパワーサプライのせいだと思われる。

一番最初に作った自作エフェクターなので、ハンダが下手なせいだと思うが、同じ回路でハンダをやり直すのも芸がない。

ということで使える部品はそのままに、ひよこさんが公開されているパワーサプライの回路図で、作りなおしてみました。ただしひよこさんのと部品の定数は変えてます。

(お約束)ご利用は自己責任でお願いします

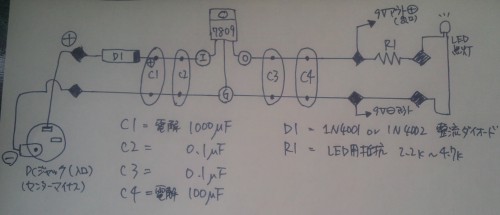

パワーサプライ回路図
パワーサプライ回路図

(書き忘れてますが、上の図中、電解C4は上がプラスです)

部品はありあわせのもので作ってます(笑)。C2はECQVなのに、C3はUPZだし(笑)。電解コンデンサはFGです。

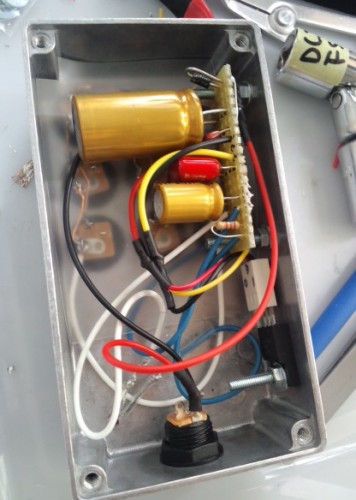

で、ユニバーサル基板に組んでケースに入れたのがこんな感じ。

7809はアルミケースに直付けで放熱性を確保。

パワーサプライver2
パワーサプライver2



ノイズは電池と比べても遜色ないくらいに減りました。めでたしめでたし。
