ループボックスの自作(自作エフェクター)

更新日:

エフェクター自作などのまとめページ


受注生産(製作代行)始めました。詳しくはこちらから


「ド素人のためのオリジナル・エフェクター製作」本に載っているループボックスを作りました。
ただしそのままではなく、並列ループを追加しています。

  • 部品表
    ド素人エフェクター本参照(公開するのはルール違反なので・・・)
  • 部品価格 / 市販品価格
    約  3k /  10k から 20k
  • 作業難度(★★★★★(5)が一番むずかしい)
    ★☆☆☆☆(1)
    簡単です。
  • 満足度
    ★★★★☆(4)
    機能的には満足。ちょっとLEDの点灯の仕方が気に入らないが、自分の技術力では改善できず悔しいです。。。。

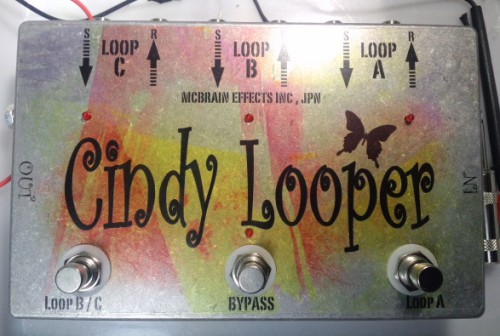

完成品

ルーパーといえばシンディ・ルーパーしかないでしょう! 綴りは違うけどね!

なんか今見てSとRが逆な感じがするが気にしない!(笑)矢印が正解です。

ループボックス
ループボックス



機能的には 「Loop A」は独立のルーパーで、「Loop B or C」は並列ループボックス。真ん中のバイパスはその「Loop B or C」をバイパス(スルー)するかどうかのスイッチです。

LEDを色で表示を分けるのは分かりにくくて嫌いなので、バイパスON/OFFのLEDを付けました。

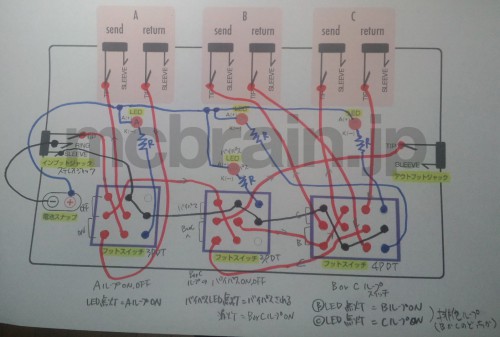

配線
配線
(お約束)ご利用は自己責任でお願いします

いちおうこの配線図でやってみたところ、機能は満たしていますが、こちらは素人ゆえこれで正解なのかは全然自信ないので、真似する人はその点ご留意ください。

電源はLED点灯のためだけに使っているので、9V電池のみでDCジャックは付けていません。抵抗は2.2kくらいで。

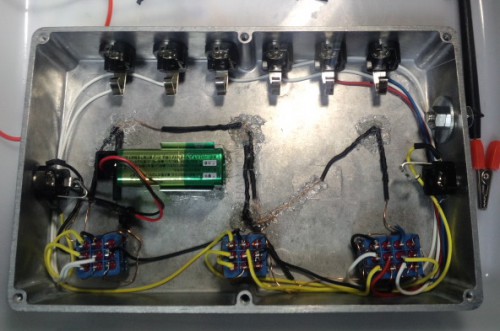

実体配線図
実体配線図
