今回はエリック・ジョンソンモデルのFuzz Faceを作ってみました。

  • 部品表
    http://homemadefx.web.fc2.com/
    Homemade FXさんを参考にちょっとレイアウト手直しして作ってみた。
  • 部品価格 / 市販品価格
    約  3k /  2万くらい
  • 作業難度(★★★★★(5)が一番むずかしい)
    ★★★☆☆
    Fuzzなので部品少なめ
  • 満足度
    ★★★☆☆(3)
    ちょっと暇だったんで、作ってみた。実はFuzzはそんなに好きではないんだけど、エリック・ジョンソンFuzzならまあそんなに過激じゃないかなと思って作ってみた。

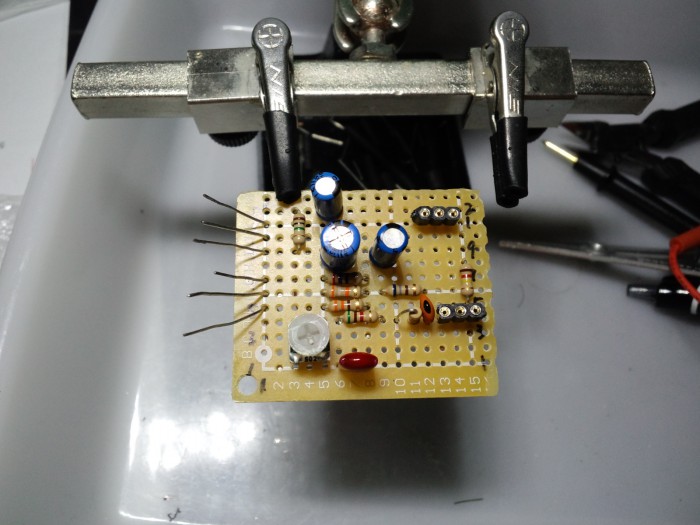

レイアウトはこんな感じ
レイアウトはこんな感じ



指定のトランジスタBC183Cがギャレットオーディオさんに無く、183Bでもいいかと思って作ってみたら鳴らなかった(笑)。

今は、保険で買っておいたBC109BとBC109Cの組み合わせで鳴らしている。

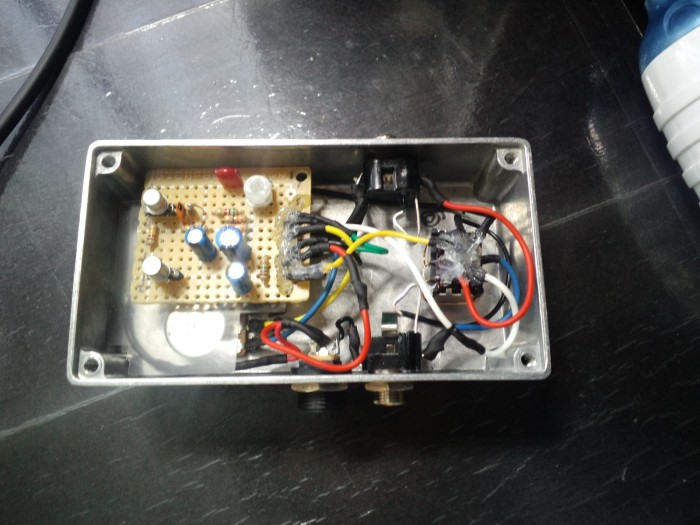

BC109B/109C
BC109B/109C



海外の回路図ではQ1を250hfeで、Q2を650hfe、Q2のコレクター電圧を3Vに指定しているものもあり、どうやらかなり微妙なさじ加減(部品の選定)が必要なようである。

hfeを測れるテスターを持ってないので、取っ替え引っ替えはめて試してみて、Q1=BC109B、Q2=BC109Cにした。

ちなみに2N3904や2N5088でも鳴った。183系だけが鳴らない…。

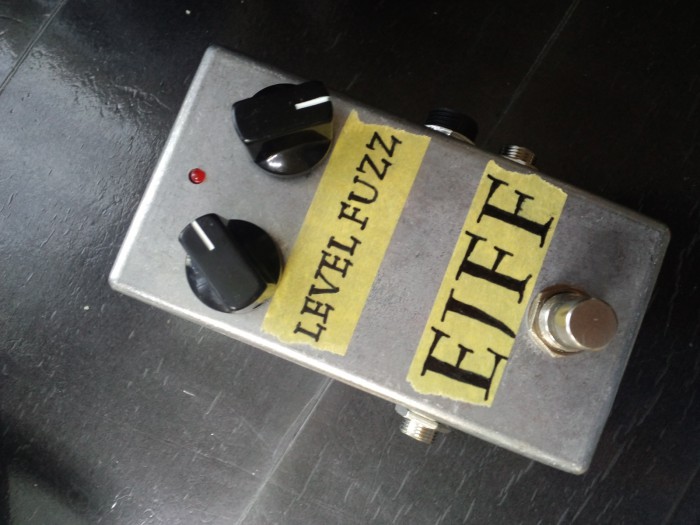

エリック・ジョンソンFuzzFace完成
エリック・ジョンソンFuzzFace完成



もう最近は印刷するのも面倒で(笑)。マスキングテープに手書き(笑)。
