前にパワーサプライを自作しましたが、それに17Vを出力する昇圧回路を付けました。

昇圧回路は松美庵さんのものを参考にして作りました。http://www.matsumin.net/diy/manual/9v_to_17v/index.html



(お約束)ご利用は自己責任でお願いします

MAX1044CPAは高いので、TC1044SCPAで代用可能です。CD4049を使えばもっと安くできますが、部品点数が増えます。

まあ差額と言っても200円、300円くらいなので、1個や2個作る自作派にはあまり関係ないとも言えます。

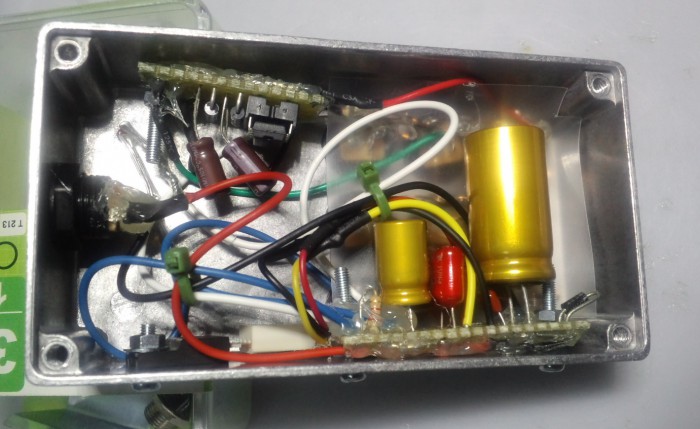

左上にあるのが昇圧回路
左上にあるのが昇圧回路

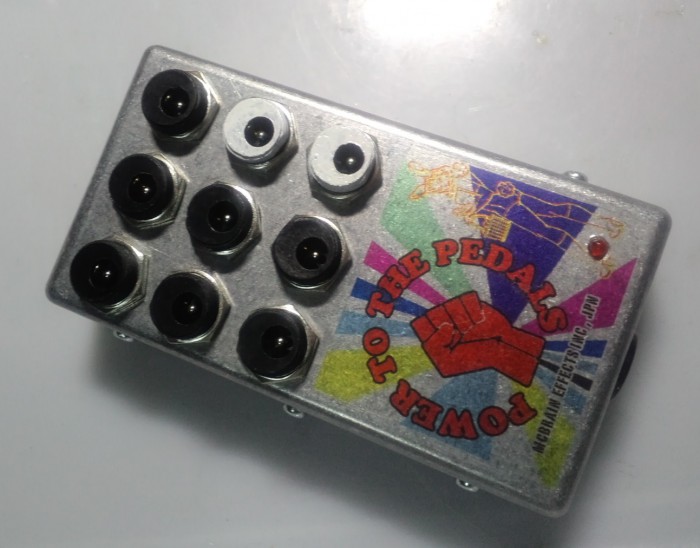

17V出力の目印にDCジャックを白く塗りました。
17V出力の目印にDCジャックを白く塗りました。

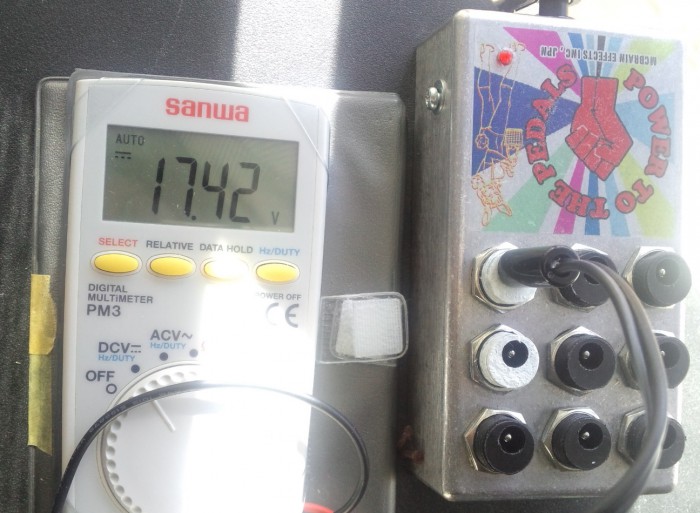

白いところは17V出ています
白いところは17V出ています

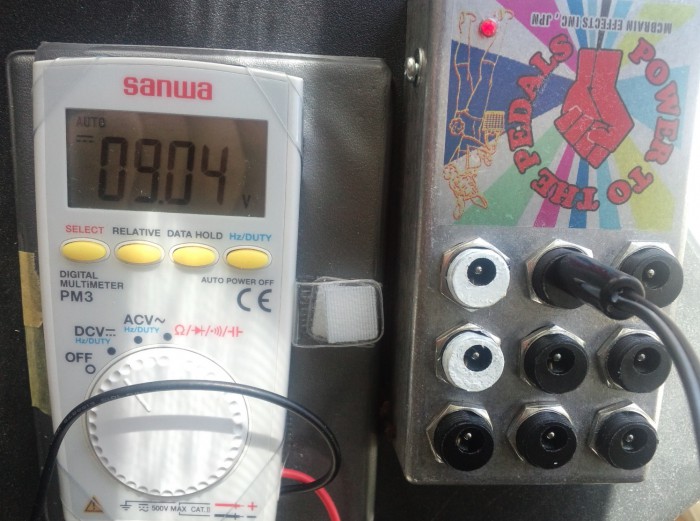

黒いところは9V出ています
黒いところは9V出ています



これが昇圧回路を付ける前
これが昇圧回路を付ける前
