Vox amPlug用ミニギターアンプ兼iPodアンプの製作

更新日:

エフェクター自作などのまとめページ


最近はギターアンプの製作にはまっています。音が出るって楽しいです。

今回はHT82V739というパワーアンプICを使ってみました。ICとコンデンサ3個(と必要なら220k抵抗1個)で組める簡単アンプです。386はブレッドボードでは発振しまくりで疲れました。

ただしこのIC、電源電圧は2.2Vから5.5V以下なので、エフェクター界隈でよく使う9V電池は使えません。そこは注意。

でギターのプリアンプ的に使うのはVOX amPlug。このamPlug、普通はヘッドフォンで利用するわけですが、それをアンプ内蔵スピーカーで音出ししてやろうという製品があります。

その名もamPlugキャビネット。これを作ろうという計画です。

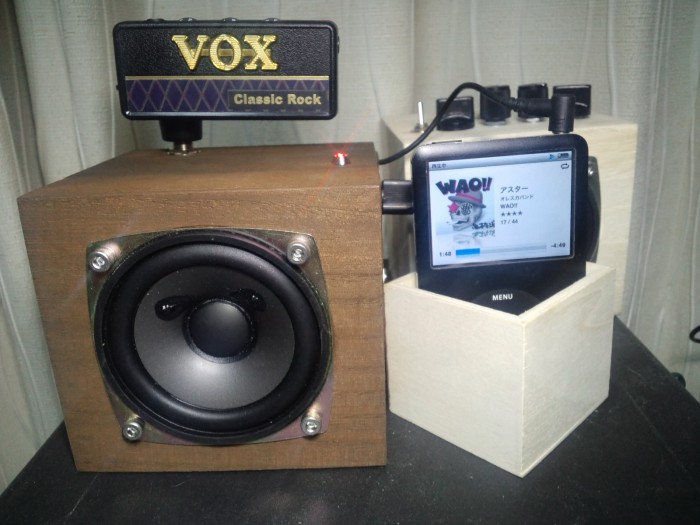

VOX amPlugキャビネット
VOX amPlugキャビネット
  • 部品表
    HT82V739のデータシートの回路図で作ってみました。
  • 作業難度(★★★★★(5)が一番むずかしい)
    ★★★★☆
    電子回路は簡単だが、木工作業と配線が面倒。
  • 満足度
    ★★★★☆
    ギターアンプ的には前に作ったBB Preamp内蔵ミニギターアンプのほうが音が良い。ただしiPodアンプとしては使う場合はこちらのほうが音が良い。ギターアンプとして優っている点はVOX amPlugを使うのでVOXぽい音が出ること。



製作

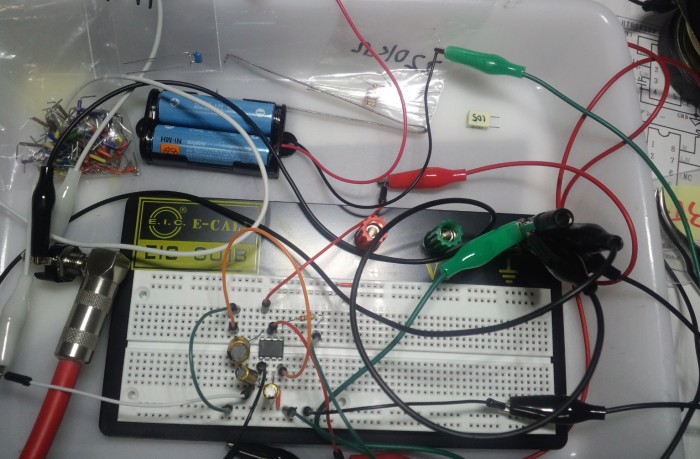

まずはブレッドボードで鳴らしてみるとノイズがひどい・・・。なんじゃこれはと、コンデンサを取っ替え引っ替えやってみても直らない。

なんのことはない、テストしているスピーカーがボロすぎたというオチ。

ブレッドボードで鳴らしてみる
ブレッドボードで鳴らしてみる

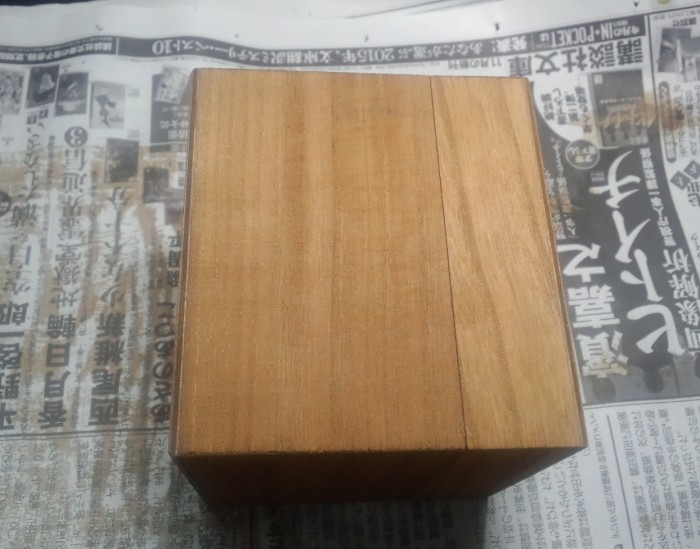

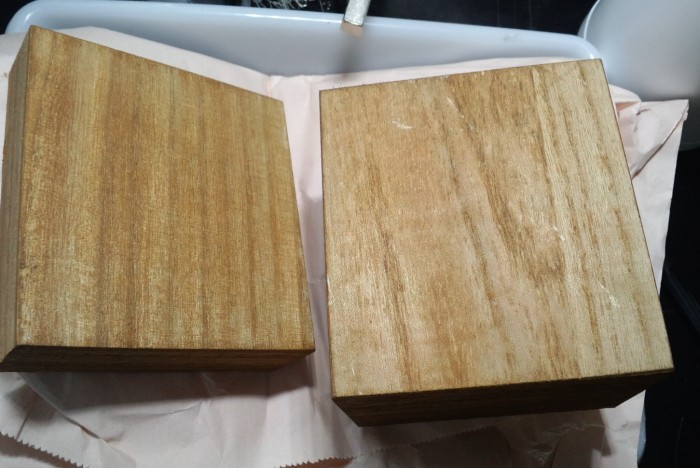

さて、今回は前のアンプと色を変えてみようということで水性ニスを塗ってみることにしました。水性ニスは100均セリアのものです。

セリア100均水性ニスで塗ってみた
セリア100均水性ニスで塗ってみた



セリア100均水性ニスで塗ってみた
セリア100均水性ニスで塗ってみた

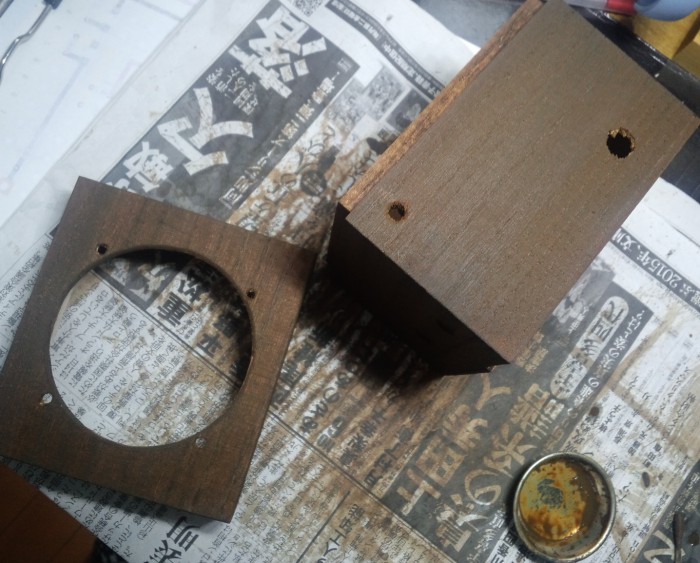

ここまで濃くするには、かなりの重ね塗り(5回以上)をしています。というのも穴あけがいい加減というか行き当たりばったりなもんで・・・。穴あけると下地が出るので何回も塗る羽目になったともいいます。

しかし水性ニスはいいですね。臭くないし水で薄められるのし、汚れた手も普通に洗えばいいだけだし、楽です。

セリア100均水性ニスで塗ってみた
セリア100均水性ニスで塗ってみた



コンデンサ3個と抵抗1個でできるので、基板はすぐに作成。

HT82V739回路図
HT82V739回路図

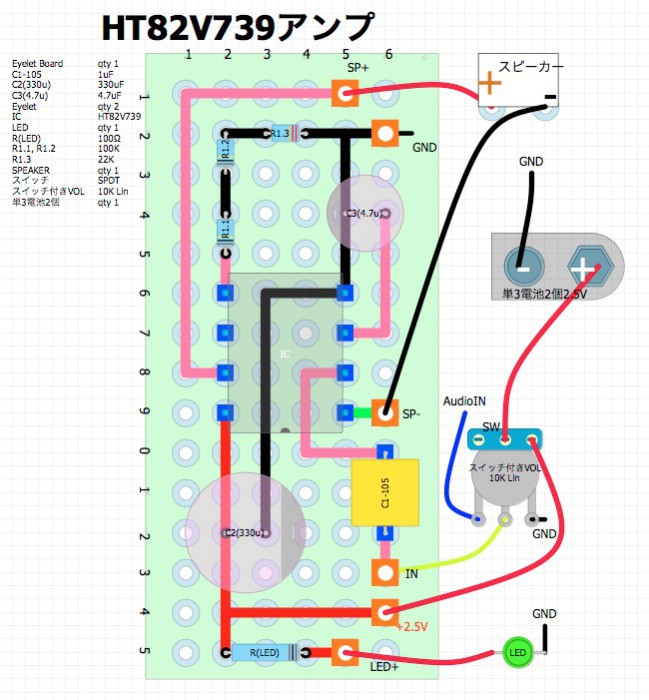

上記回路図から少しオーディオよりに部品定数を変えた実体配線図です。

(お約束)ご利用は自己責任でお願いします

たまたまこのサイズに切り落としたユニバーサル基板があったのでこれに合うように配置しただけです。

Rは220k一発が無かったので直列化合わせ技。カップリングコンデンサなC1は、1uFフィルムコンデンサを使用。c2は間違って買ってしまった耐圧6.3VのニチコンFineGold330uFがあったのでそれを有効活用。

LED用抵抗は自分の場合は単3電池2個で電源電圧が2.5Vくらいしか無いので、よく試してから決定しました。

実体配線図
実体配線図

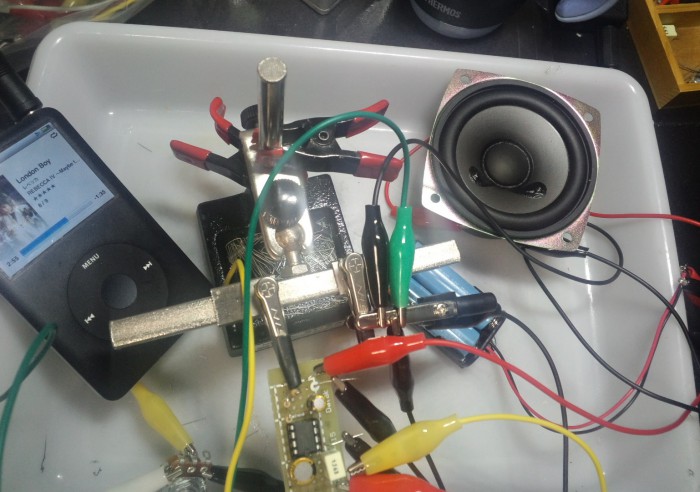

そして音出しテスト。

音出しテスト中
音出しテスト中

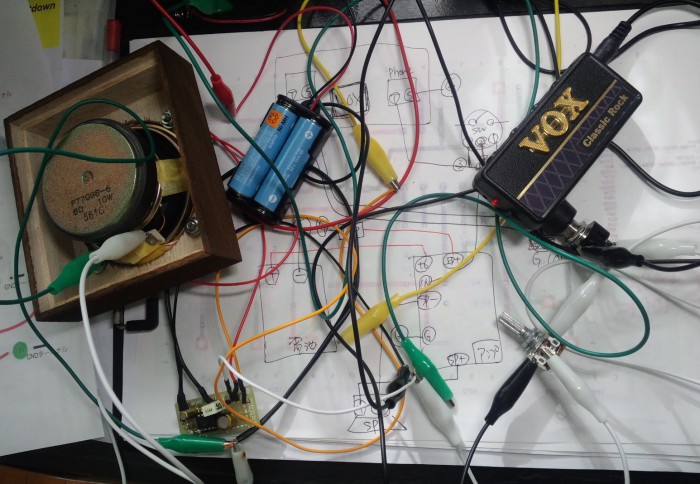

今回はVOX amPlug用ミニギターアンプとする予定なので、その環境でもテスト。いけそうだ。

VOX amPlug用ミニギターアンプとする予定
VOX amPlug用ミニギターアンプとする予定

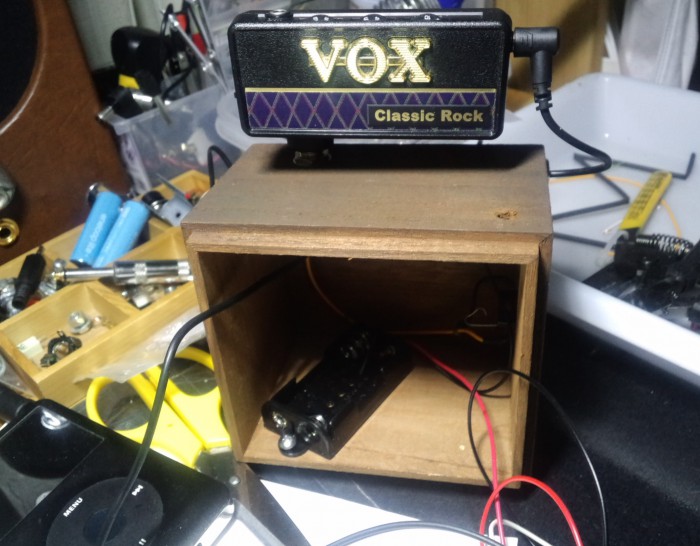

配線図が決まれば、あとは取り回しをこうしようか、ああしようかと試行錯誤しながら配線、配線また配線。

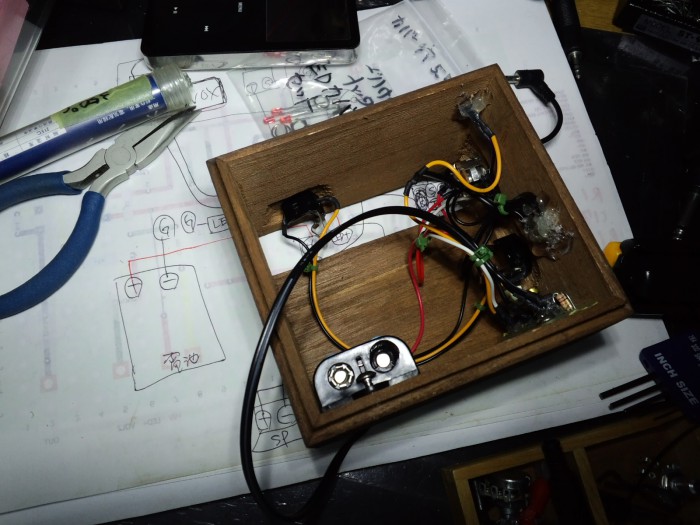

こんな感じかなあ
こんな感じかなあ

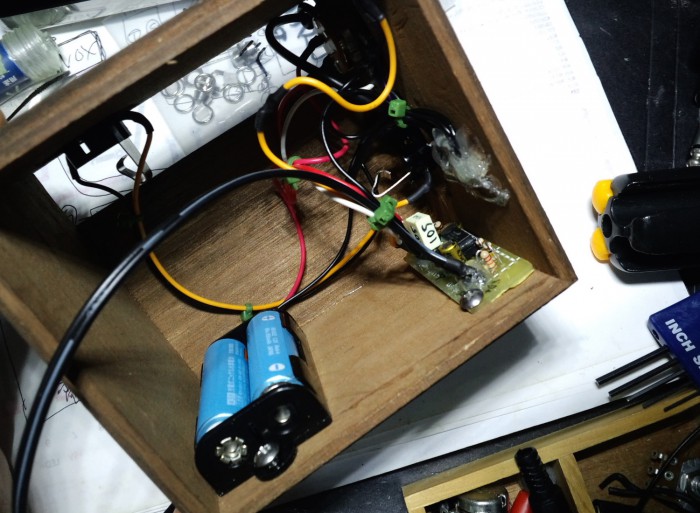

配線、配線また配線
配線、配線また配線



配線、配線、配線
配線、配線、配線



完成

そして完成です。

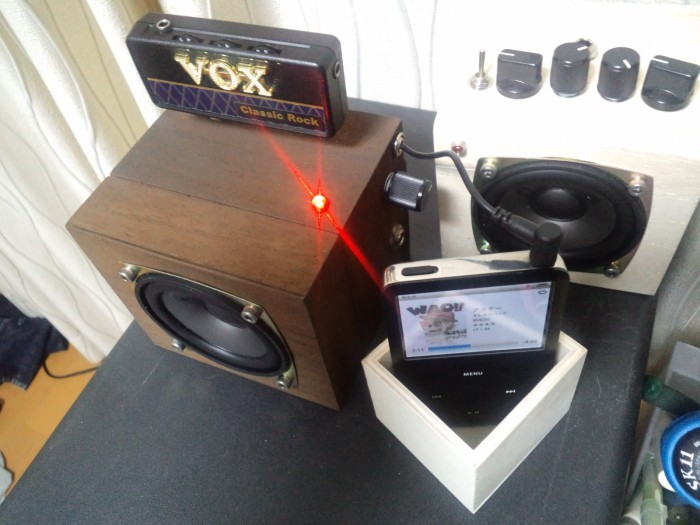

iPod再生中。もちろんiPod再生中は上のVox amPlugは関係ないです。

iPod再生中
iPod再生中



今回はスイッチ付きPOTを使用したためにトグルスイッチはありません。このほうがすっきりしていいですね。望みの定数のpotがあればの話ですけど。

スイッチ付きpotを使用
スイッチ付きpotを使用

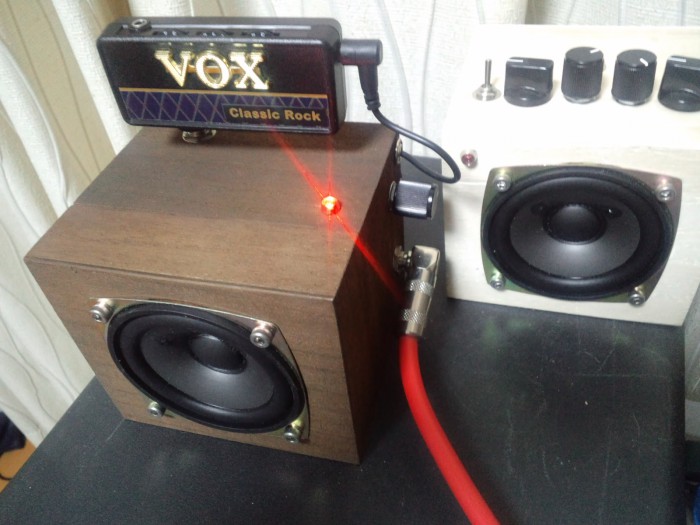

ギターアンプとして使う場合はこんな感じ。ギターINとamPlugを中で直結しています。

ギターアンプとして使用中
ギターアンプとして使用中
