Tycobrahe octaviaの調査(自作エフェクター製作)

更新日:

エフェクター自作などのまとめページ


FuzzとかUni-vibeもどきとかを調べていたらオクタヴィア(オクターバー)も作りたくなってきて、調査中です。



有名で制作実績のある回路図はGGGさんのレイアウト。これで作ろうと思います。



復刻オリジナルものと現代風にアレンジしたものの2つがあります。オリジナルはポジティブグランドだったりするので、ここは現代風にモディファイされたもののほうで作ろうと思います。

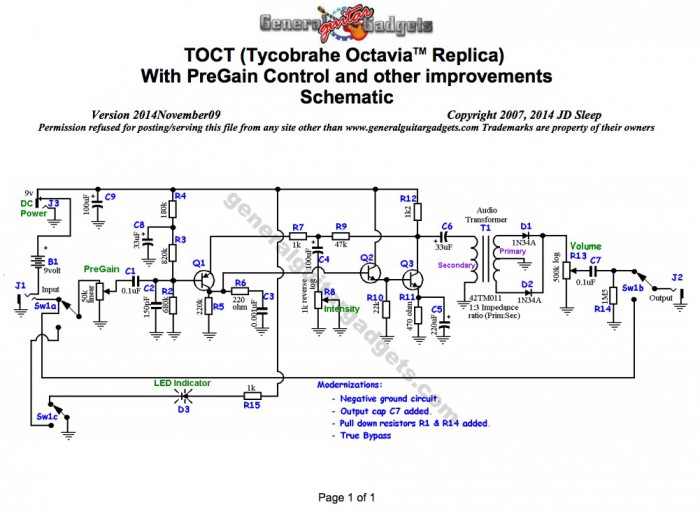

Tycobrahe octavia モディファイ回路図
Tycobrahe octavia モディファイ回路図

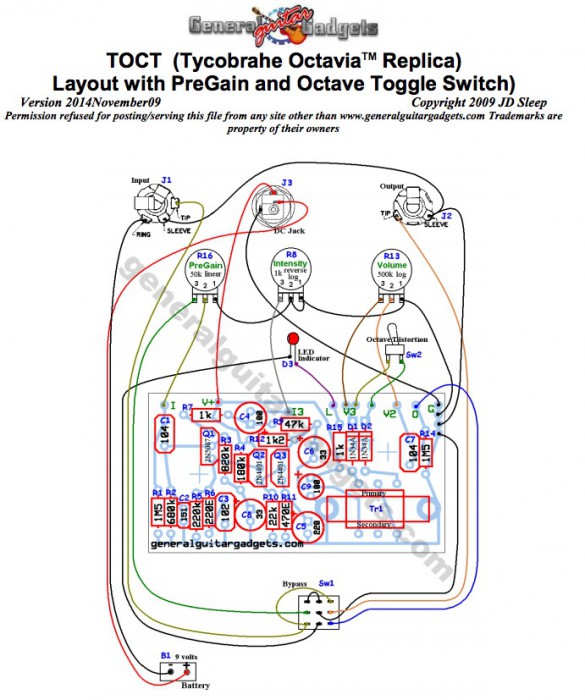

Tycobrahe octavia モディファイレイアウト
Tycobrahe octavia モディファイレイアウト



注意する点などをメモ。

  • 回路図ではR1がなくなっているが、レイアウトには残っている。どうやらオプションのようなので、ソケット化してみる予定。
  • 同じくオリジナルからR14が足されているがこれもオプションのようなので、ソケット化してみる予定。
  • C1は低音域に関係してくるようなので、ソケット化。
  • Q1,Q2,Q3もソケット化。Q1はPNP、Q2,Q3はNPNなので注意。Q1=2N5087 or 2N3906。Q2,Q3=2N5088 or 2N4401。
  • D1,D2もソケット化。1N34A とか 1N60Bなど。
  • トグルスイッチでFuzzとオクターバーを切り替えできるみたいなので追加する。SPSTだがSPDT(ON-ON)で代用可。
  • PreGainはテストしてみてあまり変わらないようなら、半固定抵抗にすることも視野に。





さて、部品調達、部品調達と。
