EP boosterの調査(自作エフェクター)

更新日:

エフェクター自作などのまとめページ


もうすぐ正月休み。休みになんか作ろうかといろいろと調べています。

今回はXotic EP Booster。宣伝文句にそそられてまずは調査です。

エリック・ジョンソンが愛用しているテープエコー、エコープレックスのプリアンプ効果をシミュレートしたブースター。そのコンパクトなボディからは想像もできないほどの図太く、マイルドなブースト効果が得られます。

http://revolutiondeux.blogspot.jp/2012/01/xotic-ep-booster.html

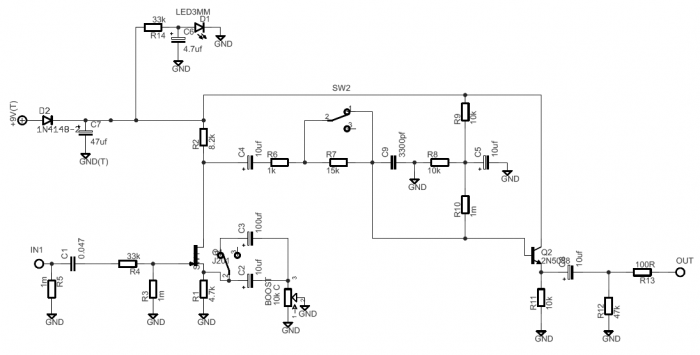

ep booster schematic
ep booster schematic



http://tagboardeffects.blogspot.jp/2012/02/xotic-ep-booster.html

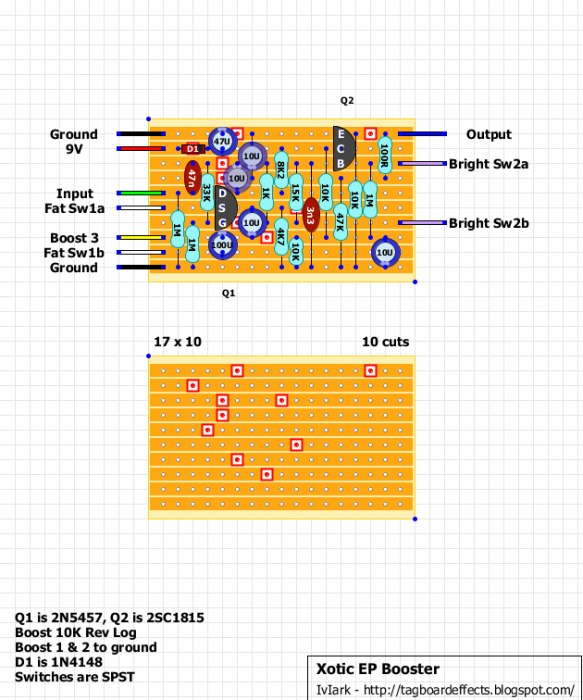

Xotic EP Boosterレイアウト
Xotic EP Boosterレイアウト



回路図とレイアウトが違う?と不安になりますが、どうやらLEDを点灯する部分が基板に書かれていないだけみたいです。

なぜ点灯LEDの前にコンデンサが入っているのでしょうか? 知識不足で分かりません。ソケット化して試してみようと思います。

追記)EP Boosterはポットが光る仕様になっているんですね。そのLEDのようです。自作ではいらないな。

あと昇圧して17V仕様にしようと思います。スイッチはDIP(内部スイッチ)にせずに外に出す予定ですが、もしあまり違いがないのなら、DIPにするかも。

ということでこんな方針で、レイアウト(実体配線図)を作っていきたいと思います。
