ストラトにSHO(Super Hard On)クローンを内蔵しました。

バッファを内蔵することも多いのでしょうが、テストしてみても正直バッファではあまり効果を感じられず。

それではと、プリアンプ的なSHOをテストしてみるとけっこう効果を感じられたので、内蔵することにしました。



ミニサイズSHO
ミニサイズSHO

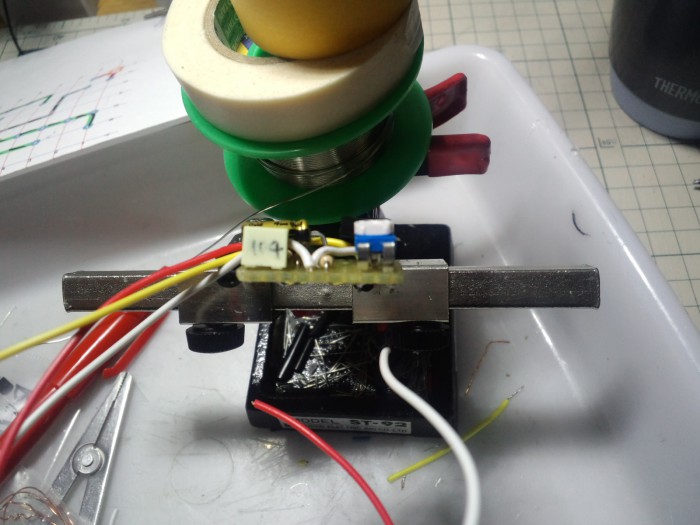

回路図から実体配線図を起こしてなるべく小さく作成しました。

抵抗を立てるともっと小さくできそうですが、そうするとC2の電解コンデンサを寝かせるのにかなりのテクニックが必要になります。横10☓縦6くらいで十分ポットの上に載るので、そこまで頑張る必要はないのかなと。まあそのへんは各自試行錯誤してみてください。

高さも半固定抵抗ぐらいの高さに抑えることに成功しました。

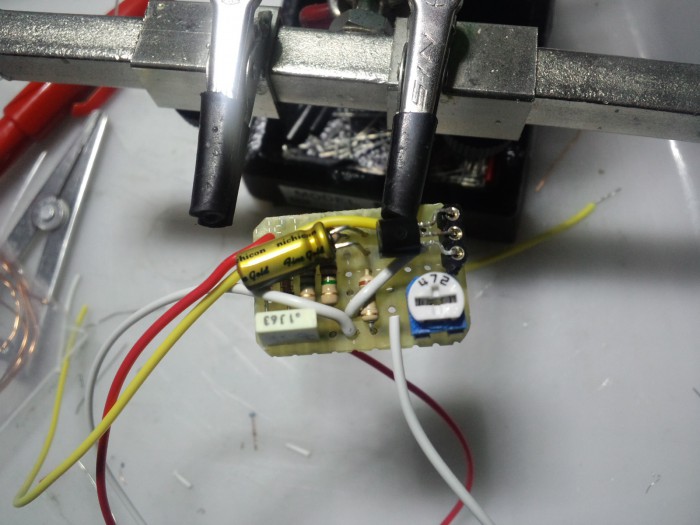

potは半固定抵抗にして基板に直付けです。回路図では5kCが指定されていたりしますが、手持ちの半固定抵抗に4k7があったので代用しました。

c1はボックス型です。c2はFineGoldを使いました。

ミニサイズSHO
ミニサイズSHO

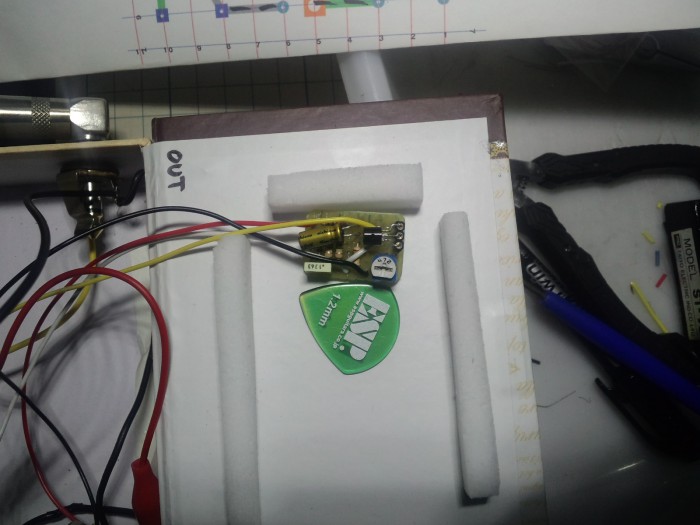

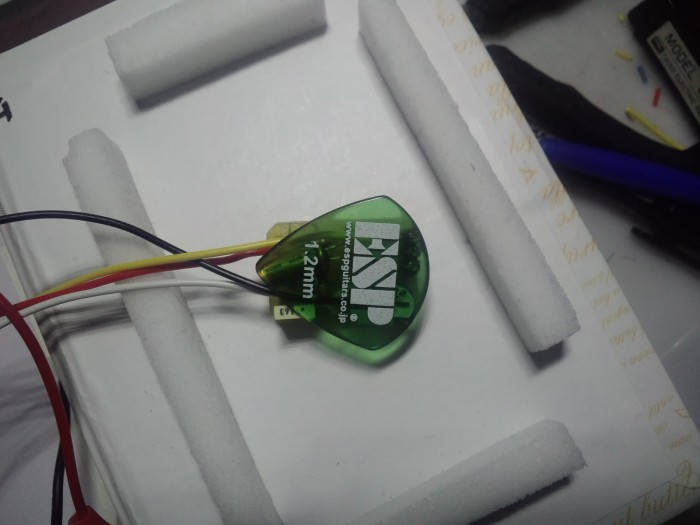

ピックと比べてみると小ささが分かると思います。

ミニサイズSHO
ミニサイズSHO



ミニサイズSHO
ミニサイズSHO

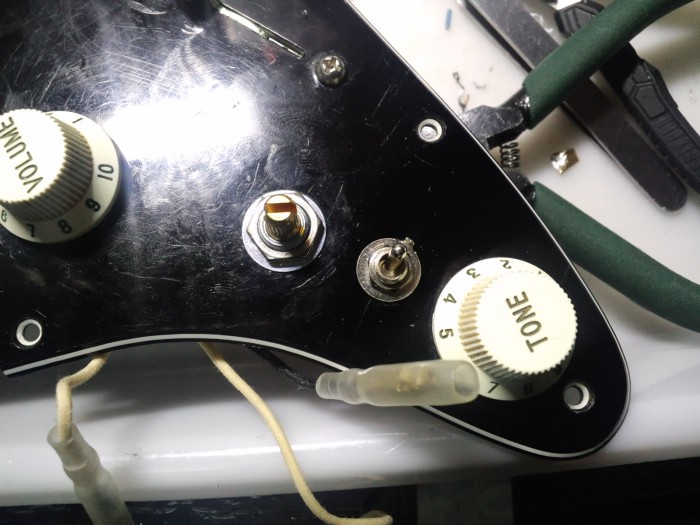

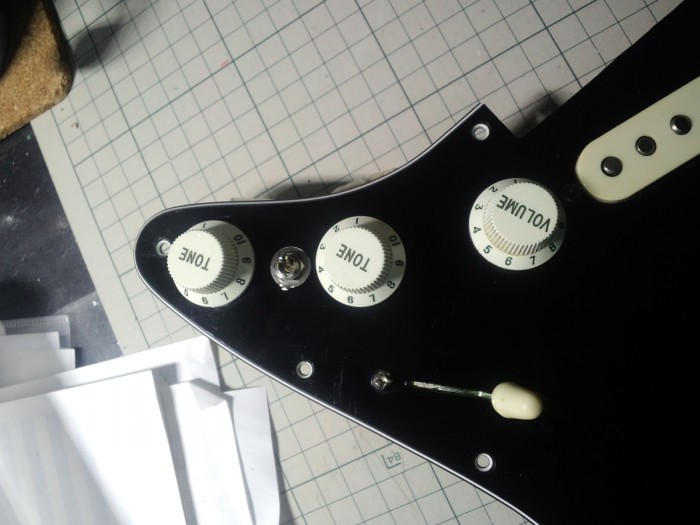

電源スイッチをTONEとTONEの間に付けました。単なるオンオフスイッチです。

電源スイッチを増設
電源スイッチを増設



電源スイッチを増設
電源スイッチを増設

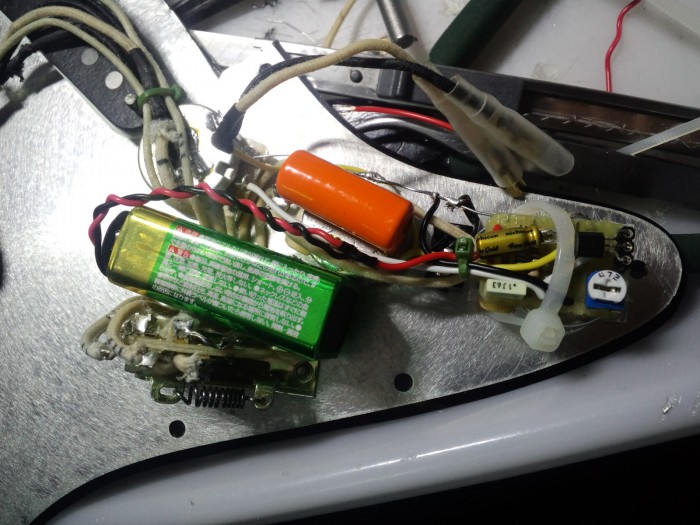

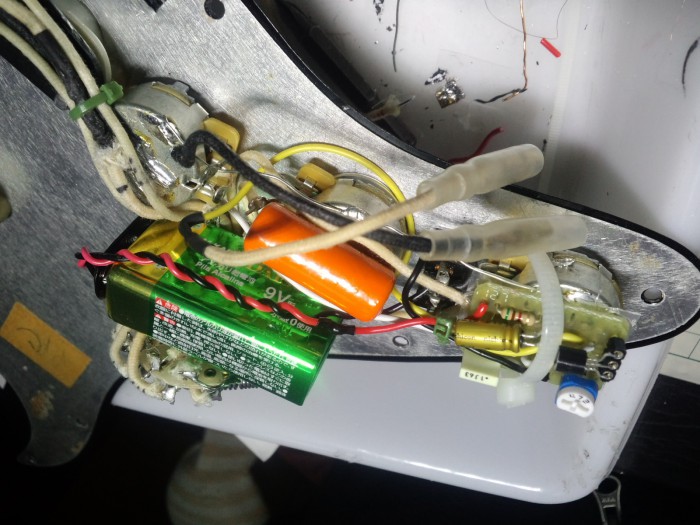

電池は5wayスイッチとポットの間に押し込むことにしました。

ミニサイズSHOを内蔵
ミニサイズSHOを内蔵
ミニサイズSHOを内蔵
ミニサイズSHOを内蔵



最終的にはこういう電池ホルダーを接着剤でピックガードに固定して電池をホールドしました。

006P電池ホルダー
006P電池ホルダー



電池交換が面倒なのを見越して、電池は安心と信頼と高寿命のパナソニック400円超! おそらくSHOの部品代より高い(笑)。

ミニサイズSHOを内蔵
ミニサイズSHOを内蔵

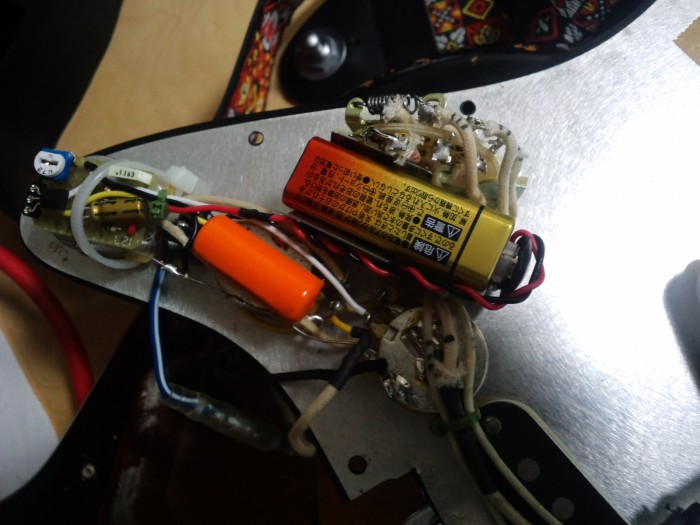

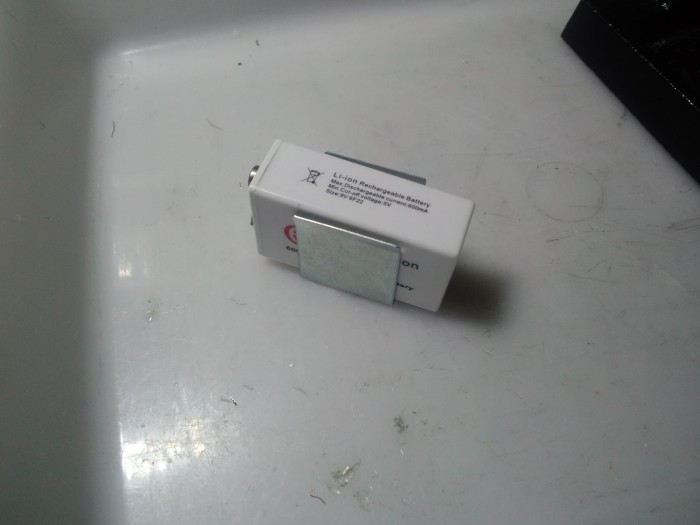

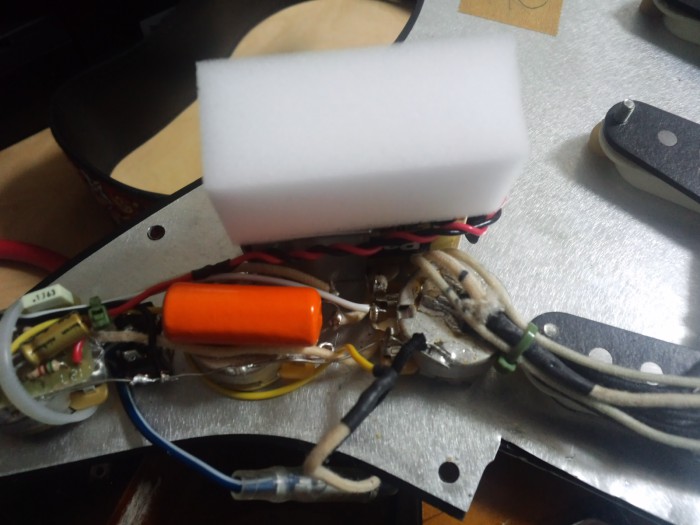

そして最後には電池にメラミンスポンジを付けてギターに付けたときに下からも固定されるようにしました。

ミニサイズSHOを内蔵
ミニサイズSHOを内蔵

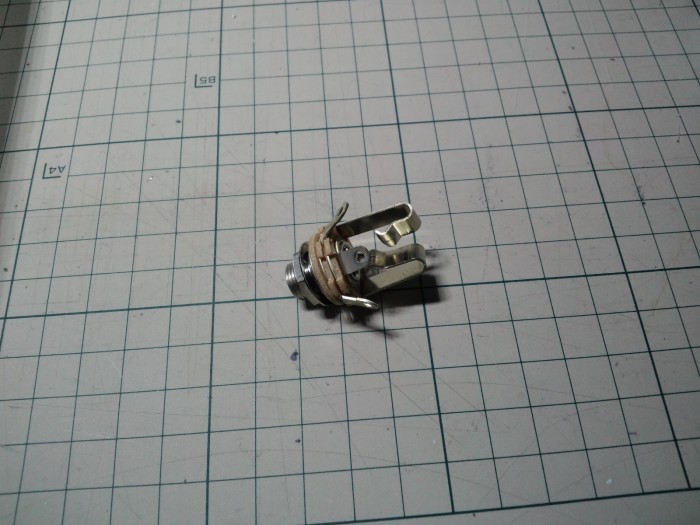

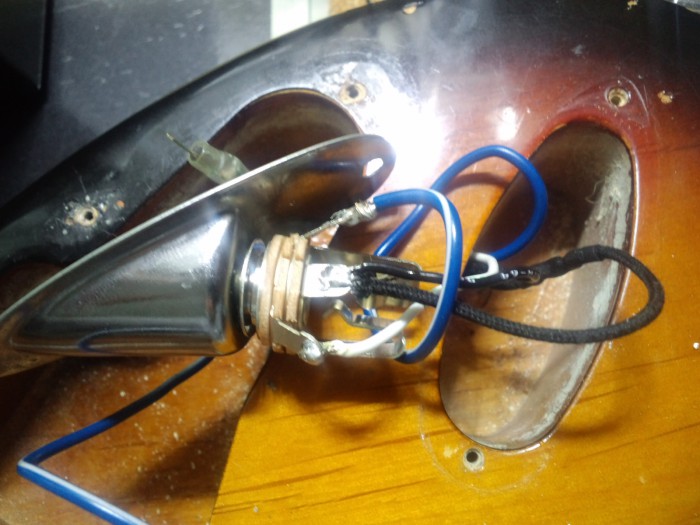

電源スイッチを付けましたが、消し忘れ対策でジャックもステレオジャックを使って、シールドが入っていないと電源が入らないようにしました。

スイッチクラフトのステレオジャック12B
スイッチクラフトのステレオジャック12B
スイッチクラフトのステレオジャック12B
スイッチクラフトのステレオジャック12B

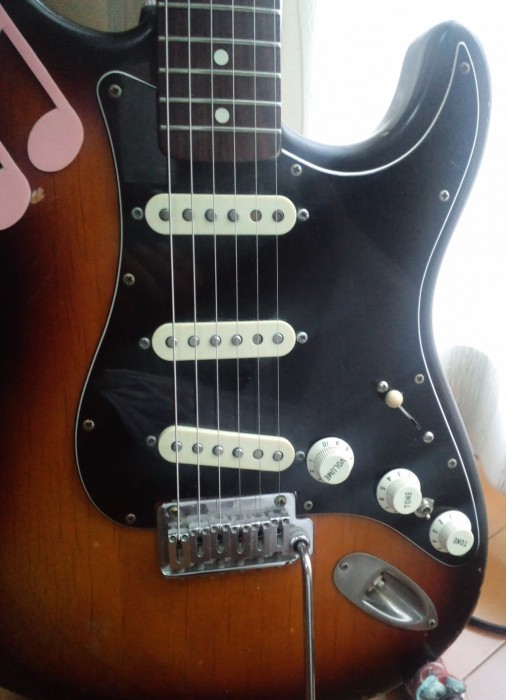

ということで、完成です。



効果は…



クリーンが元気になる。歪のサステインが伸びる。といったSHO的なメリットはもちろんありますが、なんといって嬉しいのはボリュームコントロールのしやすさ。

パッシブだとボリュームを絞るとトーンが変化したり、歪みが少なくなるけども線が細い音になったりしますが、SHO内蔵でそれがなくなりました。

歪み量そのままで音量が下がったり、それより下げると音が細くなることなく歪み量をコントロールできたりと手元のボリュームが非常にコントローラブルです。

バッファ入れるくらいなら少し頑張ってプリアンプ的なものを入れるほうがいいと思いました。



現状の問題点というかデメリットは、

  1. 電池交換がかなり面倒なこと。
  2. 簡便な電源スイッチなのでオン・オフ時にスイッチノイズが出ること。
  3. SHOをスルーした音が出せないこと。つまり電池が切れると音が出ません。



上記問題点を全て把握したうえで自分は配線したのでデメリットとは感じていませんが、参考にされるかたはご注意願います。



さてとても効果があるので他のギターにも付けたい。しかしセミアコにはそんなスペースも無いってことで、プラグ直結のミニSHOを作ろうと思いますので乞うご期待。



ミニサイズSHOを内蔵
ミニサイズSHOを内蔵





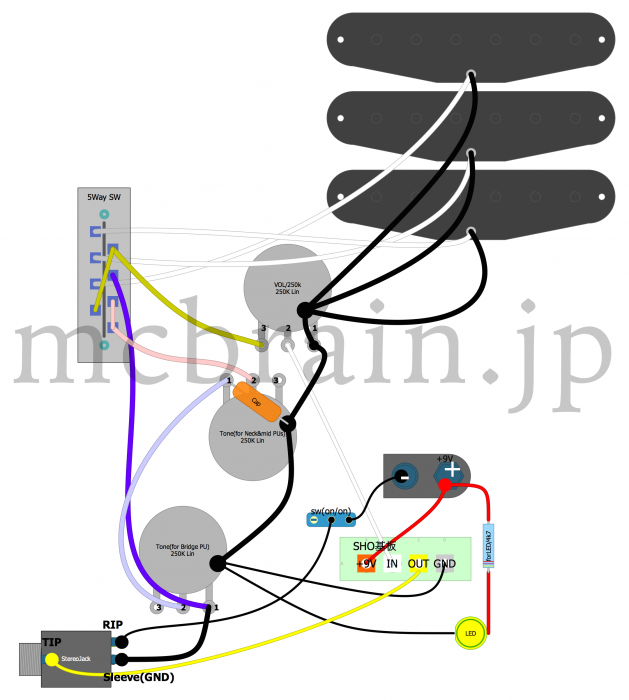

以下は実体配線図です。LEDは自分は付けていませんが、付けたい人のために入れておきました。

あと、自分はネックとミドルPUを前のトーンで一括でコントロールしているのでこの配線になっています。他の5wayスイッチ・ストラトに配線図はこちら

実体配線図
実体配線図
