Kicad 攻略【FET/トランジスタの足に注意】

投稿日:

FETの足の順番に注意というお話です。

ちゃんとしたシンボル名を選ばないと、回路図は合っているのにレイアウト的にはミス(音が鳴らない)ということが起こります。

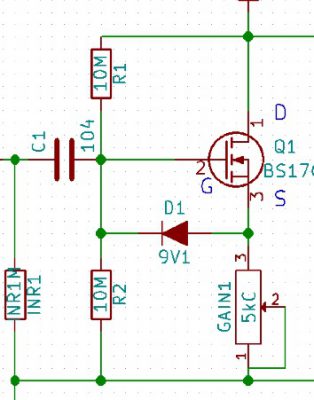

BS170付近の回路図1
BS170付近の回路図1

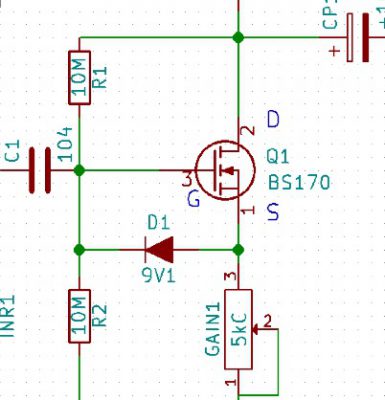

BS170付近の回路図2
BS170付近の回路図2



上の回路図1と2ですが、どちらも回路図的には正解です。ただし足に1,2,3という番号が振ってありますが、それが違うだけです。

実はこの1,2,3というのがフットプリントでの足の順番に関係しています。

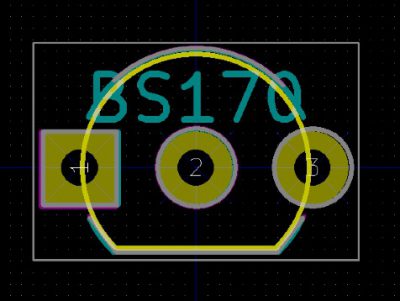

BS170のフットプリント
BS170のフットプリント



つまり回路図1でのBS170の足の順番は左からD-G-Sになり、回路図2でのBS170の足の順番は左からS-D-Gになります。

BS170の足
BS170の足



TO-92型のBS170の順番は上記のように左から D-G-S ですので、kicad的には回路図1が正解ということになります。

この足の順番ですが、当然POTやトリマーなどにも付いていますので、ご注意下さい。









BS170の回路図
BS170の回路図
